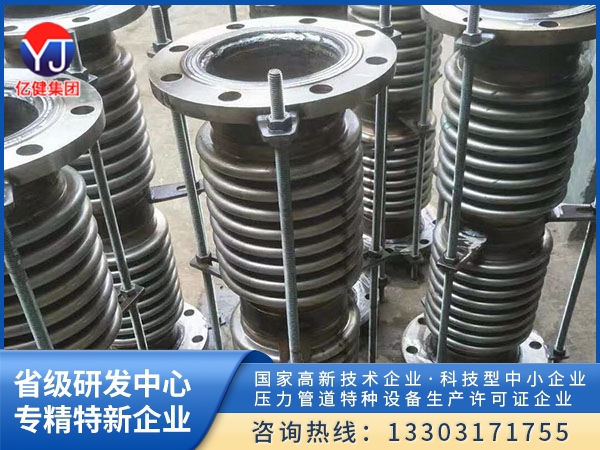

无约束波纹补偿器

无约束波纹补偿器是一种无需设置主固定支架的柔性管道连接装置，通过结构设计可同时吸收轴向、横向及角向位移。其核心突破在于：

多向位移兼容：单台设备可实现轴向压缩量80mm+横向位移60mm+角向偏转8°的复合补偿

自平衡设计：介质压力产生的盲板力由自身结构平衡，使管道支架受力降低70%以上

无约束特性：区别于传统补偿器，安装时无需计算弹性反力，简化工程设计

典型结构形式对比

类型位移能力组合适用压力范围寿命周期复式万向型轴向+横向+角向0.6-2.5MPa≥3000次循环铰链压力平衡型角向+轴向1.0-4.0MPa≥5000次循环直管压力平衡型纯轴向1.6-6.4MPa≥8000次循环

工程应用关键技术

选型计算公式： $$ D_{req} = sqrt{frac{4Q}{pi v}} + Delta L cdot an heta $$ （Q：流量；v：流速；ΔL：热位移；θ：偏转角）

安装规范要点：

补偿器两端2D范围内设置导向支架（D为管道直径）

冷态预拉伸量取设计补偿量的50%

严禁用补偿器变形强制对口管道

故障预警指标：

波纹管波谷应变值＞0.3%需停机检查

紧固件预紧力衰减超过15%应重新扭矩
