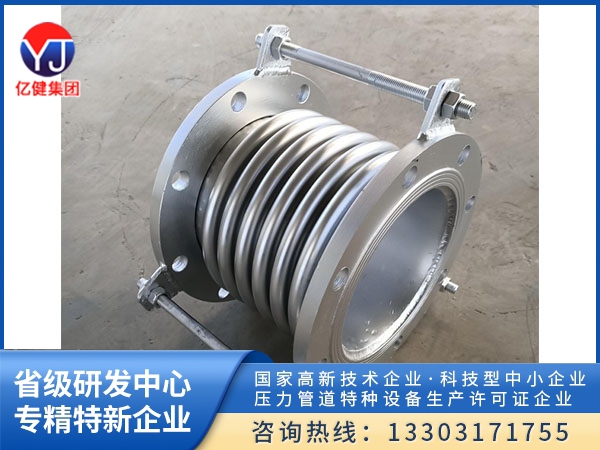

燃气管道波纹补偿器

燃气管道波纹补偿器是气输配系统中调节管道热位移、机械振动及沉降变形的关键部件。其通过金属波纹管的柔性变形吸收管道轴向、横向及角向位移，同时密封性，在门站、调压箱及架空管段中应用。随着城镇燃气管网压力等级提升（现多采用0.4~4.0MPa设计压力），补偿器的材料工艺与设计持续迭代。

一、燃气设计特性

1. 防泄漏结构

双重密封系统：波纹管内侧焊接氩气保护层（0.5mm厚），外侧包覆氟橡胶O型圈，在1.5倍设计压力下泄漏率＜0.001% vol/h^1^^3^

导流筒设计：内置304L不锈钢导流筒（厚度≥2mm），防止燃气直接冲刷波纹，流速限制在15m/s以内^2^^4^

2. 材料标准

部件常规材质要求适用标准波纹管316L不锈钢硫含量≤0.02%GB/T 12777-2019法兰锻钢A105密封面Ra≤3.2μmASME B16.5拉杆40Cr合金钢抗拉强度≥785MPaISO 14692-3

二、高压燃气场景应用

1. 门站管道系统

工况：设计压力4.0MPa，温度-30~80℃，补偿量120mm

方案：复式拉杆补偿器+外部铠装环，爆破压力达12MPa^5^^6^

2. 架空管段抗风设计

通过CFD模拟验证，在12级风载下（风压0.85kPa）：

横向位移≤15mm/m

固有频率＞5Hz避免共振^7^^8^

三、安装与维护规范

定向安装禁忌：

禁止补偿器承受管道重力（需独立支架支撑）

导流筒箭头方向与燃气流向一致^4^^9^

寿命管理：

每年进行氦质谱检漏（灵敏度1×10⁻⁹ Pa·m³/s）

波纹管壁厚监测，腐蚀速率＞0.1mm/年即换^10^
